Descripción

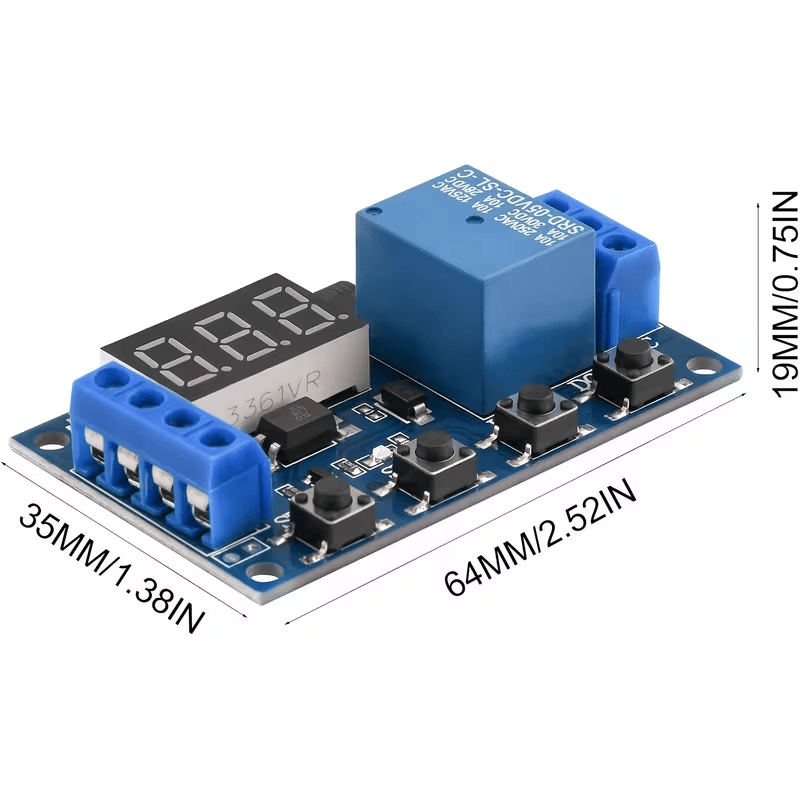

Módulo relé temporizador programable JZ-801, diseñado para controlar el encendido y apagado de circuitos eléctricos mediante configuraciones de tiempo que van desde los 0.1 segundos hasta los 999 minutos
A continuación se detalla la función de cada pin y conexión visible en la placa:
1. Bloque de Alimentación y Señal (Superior Derecha)
-
- 6.0 ~ 20.0V / GND: Bornes para conectar la fuente de alimentación principal de corriente continua (DC). (Nota: Aunque la serigrafía indica hasta 20V en esta versión, el chip regulador suele soportar rangos estándar de hasta 30V).
- Trigger / GND: Entrada para la señal de disparo (pulso digital o botón físico). Al recibir un pulso de voltaje (generalmente entre 3V y 24V), el temporizador inicia el ciclo programado.
- GND_T / gnd-tri: Pines destinados a puentear o aislar la tierra de la señal de disparo respecto a la alimentación principal, útil para evitar ruidos eléctricos en entornos industriales.
2. Alimentación Alternativa (Centro Izquierda)
-
- GND / +5V: Pines de soldadura directa que permiten alimentar el circuito con una fuente regulada de 5V DC. También suele incluir un puerto Micro USB en el borde lateral con este mismo propósito.
3. Salidas del Relé (Bloque Azul Inferior)
Son los contactos mecánicos secos encargados de interrumpir o dar paso a la corriente del dispositivo externo que deseas controlar:
- NO (Normally Open / Normalmente Abierto): El circuito permanece abierto (apagado) y solo se cierra (enciende) cuando el temporizador activa el relé.
- COM (Common / Común): Es el terminal central donde se conecta la línea de voltaje (fase o positivo) que se desea conmutar hacia la carga.
- NC (Normally Closed / Normalmente Cerrado): El circuito permanece cerrado (encendido) por defecto y se abre (desconecta) en el momento en que el relé se activa
